ЗДЕСЬ ПРЕДСТАВЛЕНА ИСТОРИЯ СОЗДАНИЯ GPS БАЗОВОЙ СТАНЦИИ В ФОТОГРАФИЯХ

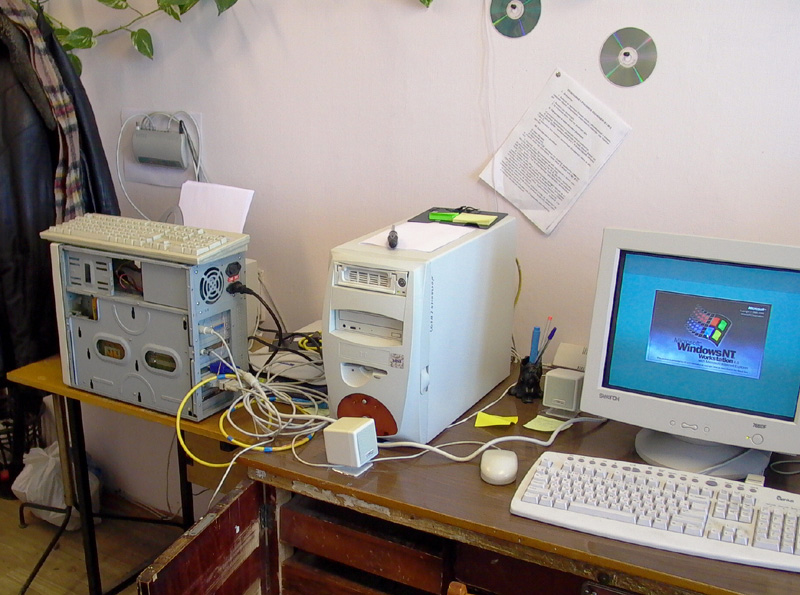

10-12 февраля 2003 года. Происходит подготовка компьютера, который будет производить управление работой постоянно действующей GPS базовой станции. Это полуразобранный системный блок слева. ТТХ компьютера: iP200Box, МВ P55XB2, DIMM 128MB, HDD 2GB + 0.85GB, сетевая и видео PCI карточки. Также на борту присутствует старенькая ISA мультикарта, заменяющая собой давно сгоревшие on-board COM-порты. Желтый кабель идущий от COM-порта компьютера - кабель коммуникации с GPS-приемником, который используется также для запитки прибора +12В, которые берутся с блока питания компьютера. Клавиатура, мышь и монитор на данном компьютере не предусмотрены, потому как он управляется удаленно, по сети.

С 12 февраля 2003 года GPS станция находится в полностью собранном виде, и происходит процесс ее предварительного тестирования - проверяется стабильность работы аппаратуры и программного обеспечения. Офисная часть комплекта GPS базовой станции включает в себя описанный выше компьютер, который управляет работой двухчастотного GPS-приемника геодезического класса Trimble 4000SEE, получает с него сырые GPS данные и формирует на жестком диске файлы данных для постобработки в форматах Trimble Dat и Rinex. Для обеспечения бесперебойной работы станции также предусмотрен блок бесперебойного питания, который еще в работе станции участия не принимал по причине его временной невостребованности. К приемнику 4000SSE подключена по кабелю антенна Compact L1/L2, которая ...

... с 12 февраля по 17 марта 2003 года в силу ряда обстоятельств входила в часть офисного комплекта GPS базовой станции. И хотя физически она находилась в помещении, обеспечивался прием радиосигнала от 3-5, и даже от 6 спутников, что позволило не теряя времени произвести большую часть отладочных работ, как по настройке программного обеспечения, так и по подготовке оборудования. Поскольку серьезную озабоченность вызывало затухание сигнала в магистральном кабеле длиной 30 метров, соединяющего антенну и приемник, то кабель предварительно был испытан в "тепличных" условиях. Результаты этого испытания оказались обнадеживающими, поскольку падение уровня SNR в 30-и метровом кабеле по сравнению с 3-х метровым было незначительным и колебалось от 3 до 5 процентов.

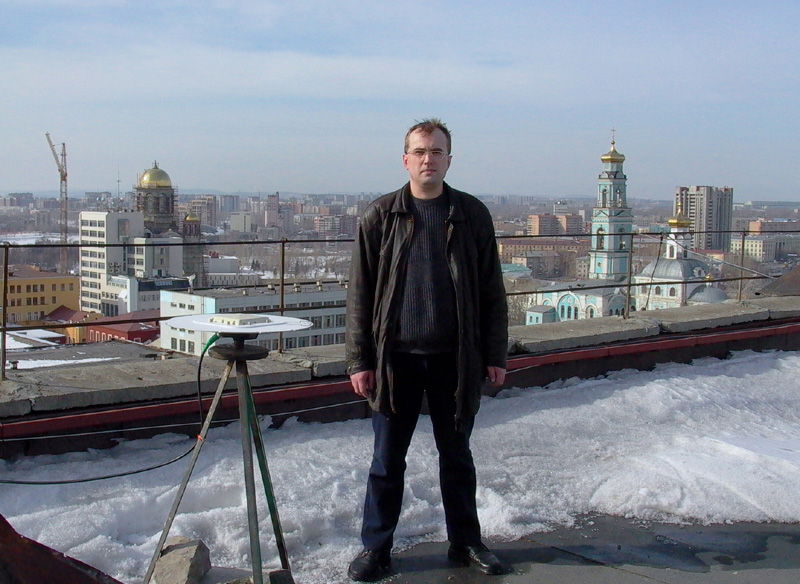

17 марта 2003 года антенная стойка была перенесена из помещения в район своей постоянной дислокации - крышу 12-и этажного здания Института горного дела. На этом этапе сварная металлическая антенная стойка не была жестко закреплена на месте, поскольку, с одной стороны, имелось два-три локальных альтернативных варианта размещения антенны на кровле, а с другой стороны, и это видно на фотографии, еще не полностью стаял снег, таяние которого во время монтажных работ могло затруднить их проведение. На данном этапе работ также был проложен магистральный 30-и метровый кабель, соединяющий антенну с приемником, находящимся в помещении. ЗЫ: Человек, находящийся на фотографии рядом с антенной стойкой, это я, Андрей А. Панжин, вдохновитель и основной реализатор данного проекта.

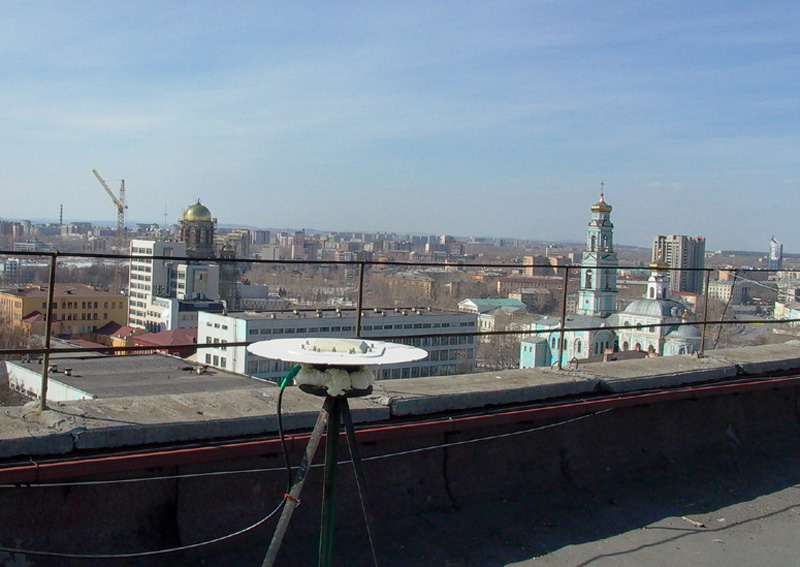

02 апреля 2003 года антенная стойка была установлена и закреплена на постоянном месте, с этого времени постоянно действующая GPS базовая станция в городе Екатеринбурге начала функционировать в рабочем режиме. Поскольку первые полные суточные данные были получены 04 апреля 2003 года в 00:00 UTC, именно 04.04.2003 считается днем рождения GPS базовой станции. Как видно на данной фотографии, с места расположения станции открывается живописная панорама города Екатеринбурга, представленная на снимке видом на северо-западную часть города. Кстати, высокие, как кажется на снимке, перила ограждения кровли не создают помех приему спутникового радиосигнала, поскольку они находятся ниже угла отсечки по высоте, составляющего для данной станции величины 10 градусов.
